Réseau siphoïde : une solution performante pour l’évacuation des eaux pluviales des grandes toitures
Sur un bâtiment industriel, logistique ou tertiaire, l’évacuation des eaux pluviales constitue un véritable enjeu de conception. Plus la surface de toiture est importante, plus le volume d’eau à évacuer lors d’un épisode pluvieux peut devenir conséquent. Le dimensionnement des réseaux, leur encombrement, le nombre de descentes ou encore leur raccordement aux réseaux extérieurs doivent alors être étudiés avec précision.
Le réseau siphoïde constitue une alternative au système traditionnel d’évacuation gravitaire. Son principe : exploiter la mise en charge des canalisations et la hauteur disponible du bâtiment afin d’obtenir des débits d’évacuation élevés.
Cette technologie peut notamment présenter un intérêt pour les grandes surfaces de toiture des bâtiments industriels et tertiaires. Elle nécessite toutefois une étude hydraulique spécifique et une mise en œuvre strictement conforme au système retenu.
Qu’est-ce qu’un réseau siphoïde ?
Dans une installation classique d’évacuation des eaux pluviales, l’eau circule dans les canalisations principalement sous l’effet de la gravité. Les conduites ne sont généralement que partiellement remplies et contiennent également de l’air.
Le fonctionnement d'un réseau d’évacuation des eaux pluviales par effet siphoïde est différent.
Lorsque l’intensité des précipitations augmente, des naissances spécialement conçues limitent l’entrée d’air dans le réseau. Les canalisations se remplissent progressivement jusqu’à atteindre un fonctionnement en charge.
Une colonne d’eau continue se forme alors dans le réseau. La différence de hauteur entre la toiture et la partie basse de l’installation crée une dépression qui participe à l’accélération de l’écoulement.
Il est important d'apporter cette précision : un réseau siphoïde ne fonctionne pas en permanence en charge pleine. Lors de faibles précipitations, son comportement reste proche de celui d’un réseau gravitaire. L’effet siphoïde complet apparaît lorsque les conditions hydrauliques prévues lors du dimensionnement sont atteintes.
Quels sont les avantages d’un réseau siphoïde ?
Un système siphoïde permet notamment de rationaliser l’organisation des réseaux d’eaux pluviales dans le bâtiment. Par rapport à une installation gravitaire traditionnelle, il peut permettre :
- de réduire le nombre de descentes verticales ;
- d’utiliser des diamètres de canalisations optimisés ;
- d’installer les collecteurs horizontaux sans pente ;
- de diminuer l’encombrement des réseaux techniques ;
- de réduire les réseaux enterrés et certains travaux de génie civil ;
- d’évacuer rapidement d’importants volumes d’eau de toiture.
Ces caractéristiques offrent également davantage de liberté pour organiser les volumes techniques d’un bâtiment industriel ou tertiaire. L’intérêt du réseau siphoïde est donc à la fois hydraulique, architectural et économique.
Une solution adaptée aux grandes surfaces de toiture
Le réseau siphoïde d’eaux pluviales trouve particulièrement son intérêt lorsque les surfaces de toiture sont importantes ou que la multiplication des descentes devient contraignante.
Il peut notamment être étudié pour :
- les bâtiments industriels ;
- les plateformes et entrepôts logistiques ;
- les centres commerciaux ;
- les parkings couverts ;
- les bâtiments tertiaires de grande dimension ;
- certains équipements publics.
La solution peut être envisagée aussi bien dans le cadre d’une construction neuve que de certains projets de rénovation importants.
Le choix entre une évacuation gravitaire et une évacuation siphoïde doit néanmoins être réalisé en fonction de la configuration réelle du bâtiment.
Une installation qui nécessite une mise en œuvre rigoureuse
Les performances du réseau reposent également sur la qualité des équipements utilisés et de leur installation.

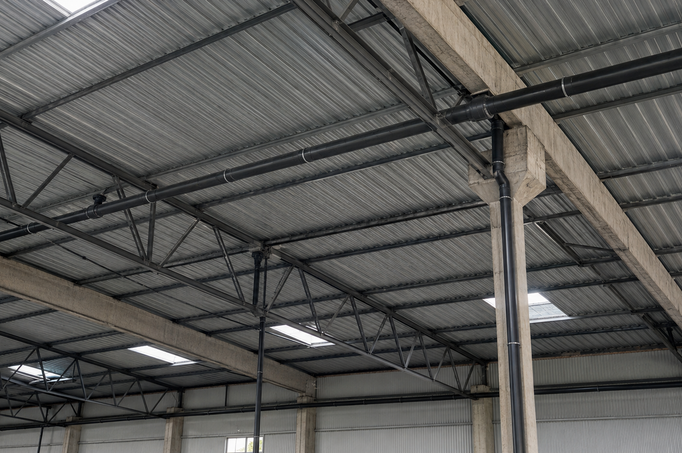

Les naissances siphoïdes ont notamment pour fonction de limiter l’entrée d’air afin de permettre la mise en charge du réseau. Elles sont associées à des conduites, notamment en PEHD ou en fonte selon les systèmes, ainsi qu’à des fixations adaptées.
Le supportage des canalisations doit être dimensionné pour supporter le poids de l’eau et les contraintes générées lorsque le réseau fonctionne en charge.
La conception doit également être coordonnée avec les autres éléments du bâtiment : toiture, étanchéité, charpente, structure, plomberie et réseaux extérieurs.
Les installations siphoïdes doivent respecter les prescriptions du procédé utilisé ainsi que les référentiels techniques applicables. Les systèmes d’évacuation des eaux pluviales par effet siphoïde sont notamment encadrés par les Cahiers des Prescriptions Techniques du CSTB 3600_V2, complétés par l’Avis Technique ou l’évaluation technique du système mis en œuvre.
Réseau siphoïde : une solution à intégrer dès la conception du bâtiment
L’efficacité d’une évacuation siphoïde repose avant tout sur la cohérence de l’ensemble du réseau : positionnement des naissances, diamètres, longueurs, pertes de charge, hauteur du bâtiment, fixation des conduites et raccordement final sont étroitement liés.
Pour un bâtiment industriel ou tertiaire, il est donc recommandé d’intégrer la réflexion sur l’évacuation des eaux pluviales de toiture le plus tôt possible dans le projet.
Implanté aux Herbiers, Gaillard accompagne les entreprises dans leurs projets de plomberie et d’équipements techniques du bâtiment. Pour un projet de construction, d’extension ou de rénovation nécessitant l’étude d’un réseau siphoïde en Vendée, nos équipes peuvent étudier la configuration du bâtiment afin de déterminer une solution adaptée à ses contraintes techniques.
FAQ - Réseaux siphoïdes
Quelle est la différence entre un réseau gravitaire et un réseau siphoïde ?
Un réseau gravitaire évacue les eaux pluviales grâce à la gravité et à la pente des canalisations, qui restent généralement partiellement remplies d'eau et d'air. Le réseau siphoïde fonctionne différemment : lorsque les conditions de pluie prévues lors du dimensionnement sont atteintes, les naissances limitent l'entrée d'air et les conduites se mettent en charge. La colonne d'eau ainsi formée crée une dépression qui augmente la vitesse d'écoulement. Cette technologie permet notamment de réduire le nombre de descentes et d'optimiser les diamètres des canalisations sur les bâtiments possédant de grandes surfaces de toiture.
Un réseau siphoïde nécessite-t-il une pente ?
Les collecteurs horizontaux d'un réseau siphoïde peuvent être installés sans pente, contrairement aux évacuations gravitaires traditionnelles. Cette caractéristique facilite notamment leur intégration sous les grandes toitures industrielles ou logistiques. L'absence de pente ne signifie cependant pas que le réseau peut être installé librement : son fonctionnement dépend d'un équilibre hydraulique précis entre les naissances, les diamètres, les longueurs de canalisations, les pertes de charge et la hauteur disponible. L'installation doit donc respecter la note de calcul et le schéma établis lors de la conception.
Comment entretenir un réseau siphoïde d'eaux pluviales ?
Même si les vitesses d'écoulement atteintes lors du fonctionnement en charge favorisent un effet autonettoyant des canalisations, un réseau siphoïde doit être entretenu régulièrement. Une attention particulière doit être portée aux naissances situées sur la toiture : feuilles, mousses, végétaux ou autres débris peuvent réduire leur capacité d'évacuation et perturber le fonctionnement hydraulique du réseau. Il est donc recommandé de contrôler et nettoyer régulièrement les dispositifs d'évacuation, conformément aux prescriptions du fabricant et du système installé.
Peut-on modifier ou agrandir un réseau siphoïde existant ?
Une modification ne doit pas être réalisée sans vérification hydraulique préalable. Ajouter une naissance, modifier un diamètre, déplacer une canalisation ou prolonger un collecteur peut modifier les pertes de charge et déséquilibrer l'ensemble du réseau. Dans le cadre d'une extension ou d'une rénovation de bâtiment industriel, il est donc nécessaire de reprendre la note de calcul du réseau siphoïde et de vérifier que la nouvelle configuration reste compatible avec les performances attendues.
Quelle entreprise choisir en Vendée pour installer un réseau siphoïde sur un bâtiment industriel ?
Pour un projet de réseau siphoïde en Vendée, il est préférable de faire appel à une entreprise capable d'intervenir dès la phase d'étude et de prendre en compte l'ensemble des contraintes du bâtiment : surface de toiture, structure, étanchéité, réseaux de plomberie, évacuation des eaux pluviales et raccordement en aval. Implanté aux Herbiers, Gaillard accompagne les entreprises et les bâtiments industriels dans leurs projets d'installations techniques, de l'étude de la solution jusqu'à sa mise en œuvre.
Qui peut concevoir et installer une évacuation des eaux pluviales pour un bâtiment tertiaire en Vendée ?
Pour une grande toiture tertiaire, la conception de l'évacuation des eaux pluviales doit tenir compte du débit à évacuer, du nombre de descentes possibles et de l'intégration du réseau parmi les autres équipements techniques du bâtiment. Lorsque la configuration s'y prête, une solution siphoïde peut être étudiée comme alternative à un réseau gravitaire traditionnel. Gaillard accompagne les professionnels en Vendée dans l'étude et la mise en œuvre de solutions adaptées aux contraintes de leurs bâtiments industriels et tertiaires.
